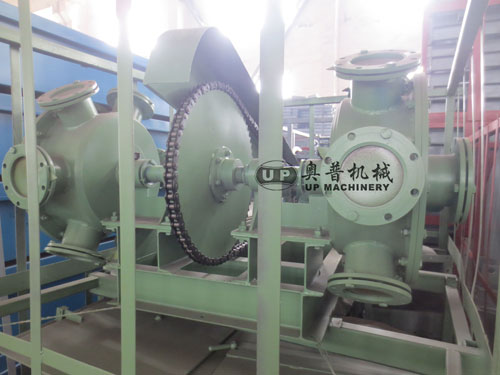

回转式空气分配器
一、 概述
回转式空气分配器是通过阀芯旋转，将风机送入的空气由旋转阀芯依次分配给各个出风口，而获得定时定量的压缩空气，再通过管道送到各均化区（配充气箱），依次循环使粉料得到均化。
二、回转式空气分配器原理图
三、技术参数表
|
型号规格 |
QFFΦ500mm |
QFFΦ500mm |
QFFΦ500mm |
QFFΦ500mm |
|
|
名称 |
单四嘴 |
单八嘴 |
双六嘴 |
四、八嘴 |
|
|
外形尺寸 |
2160×950×820 |
1600×1700×910 |
2006×2165×1100 |
1630×1700×9100 |
|
|
减速电机 |
摆线针轮减速机BWEY2715－1505 |
摆线针轮减速机BWEY2715－1505 |
摆线针轮减速机XWEY－106 |
摆线针轮减速机BWEY2715－1505 |
|
|
链传动 |
Z1＝17、Z2＝68 |
Z1＝17、Z2＝68 |
Z1＝19、Z2＝66 |
Z1＝17、Z2＝68 |
|
|
分配阀名称 |
四嘴 |
八嘴 |
六嘴 |
四嘴 |
八嘴 |
|
进气口直径（Φmm） |
100 |
100 |
150 |
100 |
100 |
|
出气口直径（Φmm） |
100 |
80 |
125 |
100 |
80 |
|
风量（m3/min） |
10 |
4 |
8.5 |
10 |
4 |
|
工作风压（MPa） |
0.07 |
0.04 |
0.07 |
0.04 |
|
|
阀芯转速（r/min） |
0.25 |
0.25 |
0.288 |
0.25 |
|
|
最大使用压力（Mpa） |
0.1 |
0.1 |
0.1 |
0.1 |
|
|
配套选用 |
Φ8米、Φ10米生料均化库 |
Φ8米、Φ10米水泥及生料均化库 |
Φ15米、Φ18米水泥均化库 |
Φ8米、Φ10米混合式生料均化 |
|

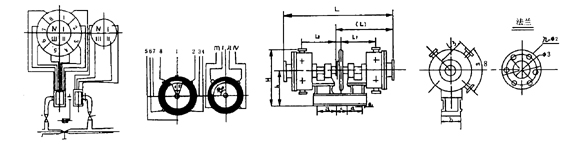

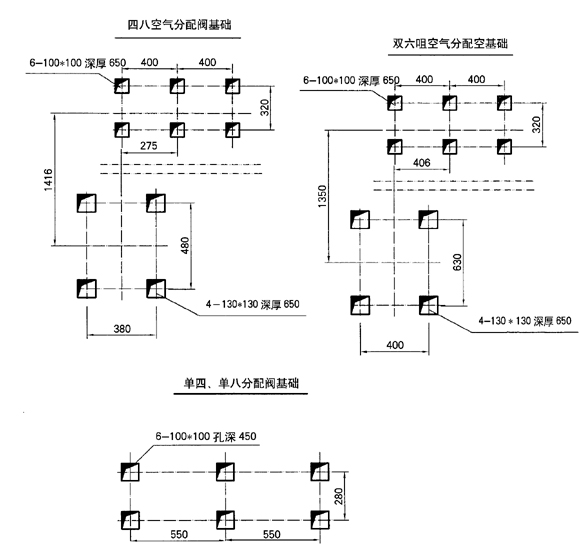

外形尺寸及基础图
回转式空气分配器原理图
