电动单向平板闸阀,电动双向平板闸阀DLVD s-0.1
一、 概述
电动单向平板闸阀,电动双向平板闸阀广泛应用于建材、冶金、矿山等行业粉尘物料流量控制的管道上。是控制粉尘物料流向的理想设备。
电动单向平板闸阀主要由框架、丝杆螺母、闸板、电动头组成，电机的转动，使丝杆带着丝杆螺母和闸板作水平方向的往复运动，达到阀门的启闭目的。
二、 技术参数
|
公称压力 |
0.6 |
|
适用温度(℃) |
≤150 |
|
适用介质 |
粉尘物料 |

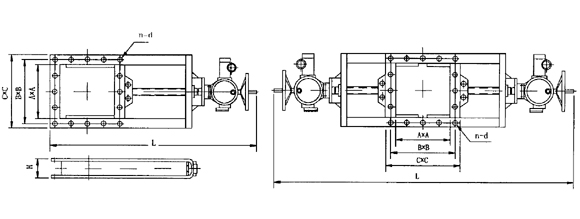

三、外形及连接尺寸
四、外形与安装尺寸
|
类别 |
A×A |
B×B |
C×C |
L |
H |
n-d |
重量(kg) |
|
单向 |
200×200 |
256×256 |
306×306 |
920 |
120 |
8-Φ14 |
130 |
|
250×250 |
306×306 |
346×346 |
1050 |
120 |
8-Φ14 |
150 |
|
|
300×300 |
356×356 |
396×396 |
1260 |
120 |
8-Φ14 |
180 |
|
|
400×400 |
456×456 |
496×496 |
1560 |
140 |
12-Φ14 |
200 |
|
|
450×450 |
510×510 |
556×556 |
1670 |
140 |
12-Φ14 |
230 |
|
|
500×500 |
560×560 |
606×606 |
1890 |
140 |
16-Φ18 |
270 |
|
|
双向 |
600×600 |
660×660 |
706×706 |
1830 |
160 |
16-Φ18 |
350 |
|
700×700 |
770×770 |
820×820 |
2520 |
160 |
20-Φ18 |
390 |
|
|
800×800 |
870×870 |
920×920 |
2750 |
180 |
20-Φ18 |
460 |
|
|
900×900 |
974×974 |
1030×1030 |
2950 |
180 |
24-Φ23 |
490 |
|
|
1000×1000 |
1074×1074 |
1130×1130 |
3110 |
180 |
24-Φ23 |
555 |
